Module Détecteur de mouvements

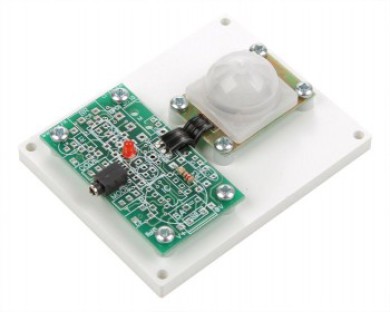

1) Matériel nécessaire
2) Activer détecteur de mouvement
Test du détecteur de mouvements :

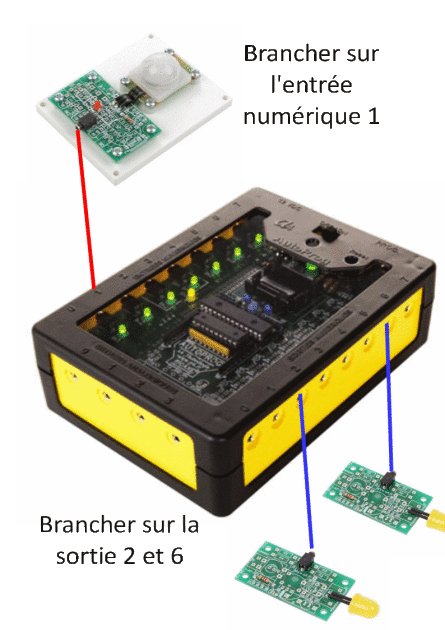

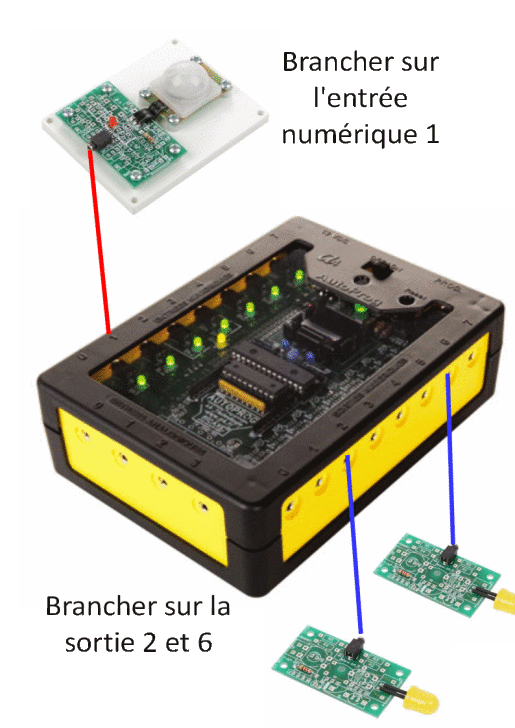

Nous devons brancher :
Le détecteur sur une entrée (Entrée 0)
Une diode sur la sortie 2.
Un actionneur (diode ou lumière) sur la sortie 0
Dans le programme ci-dessus, la diode branchée en sortie 2 clignote pendant 20 s, le temps que le détecteur s'initialise.
Une fois le détecteur initialisé, il détecte les mouvement. S'il est activé, alors la lumière s'allume pendant 4 secondes.

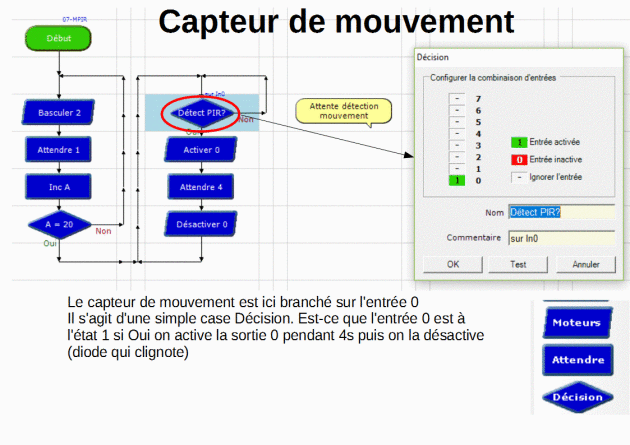

3) Programme de test
Ce programme permet d'allumer une lumière (sortie 0) si un mouvement est détecté..
