Comment l'ordinateur peut il mémoriser et faire des calculs ? (pour aller plus loin....)
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Découvrir le fonctionnement d'un processeur | ||
| Informatique : |
| Situation déclenchante : |
-Fonctionnement processeur.pdf [pdf] - | Comment l'ordinateur peut-il faire des calculs ? Au cœur du transistor | ||
| Organisation du groupe : |
| Reformulation : |
|
Activité
Méthode : Travail à faire
Tâches |
| |
|---|---|---|
1 | Ouvrir le fichier | |
2 | Compléter la fiche en vous aidant de la vidéo |
|
6 | Enregistrer votre travail | |
7 | Imprimer votre travail sur l'imprimante MPC 300 Techno - Recto Verso | |

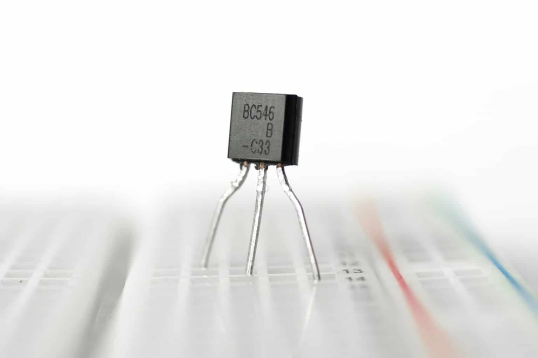

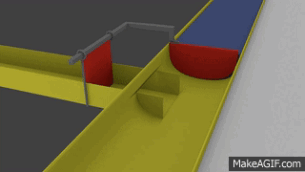

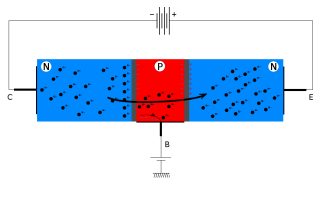

Complément : Modélisation du fonctionnement d'un transistor
|
1 - Porte "OU" |
|
Porte "OU" : Cliquer sur "Démarrer la Simulation" en haut . Déplacer les interrupteurs des entrées 1 et 2. Regarder le résultat obtenu en sortie |
|---|---|---|
|
2 - Porte "ET" |
|
Porte "ET" : Cliquer sur "Démarrer la Simulation" en haut . Déplacer les interrupteurs des entrées 1 et 2. Regarder le résultat obtenu en sortie |
|
3 - Porte "NON" |
|
Porte "NON" : Cliquer sur "Démarrer la Simulation" en haut . Déplacer l'interrupteur d'entrée. Regarder le résultat obtenu en sortie |
|
4 - Circuit Additionneur |
|
Circuit "Aditionneur" : Cliquer sur "Démarrer la Simulation" en haut . Saisir les 4 bits du nombre 3 en entrée 1. Saisir les 4 bits du nombre 6 en entrée 2. Regarder le résultat obtenu en sortie. Vérifier que ce nombre correspond bien à 9. |
Pour aller plus loin ... : Le fonctionnement d'une mémoire

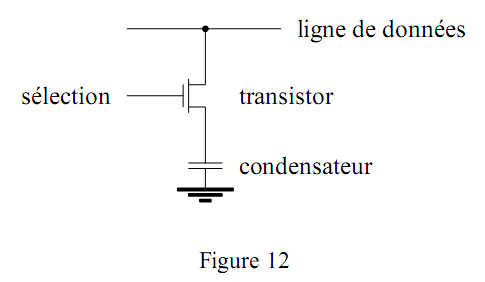

Une mémoire D-RAM fonctionne à l'aide d'un condensateur.
|
1 - Le condensateur - |
|
Le condensateur fonctionne un peu comme un réservoir. Lorsqu'on applique une tension à ses bornes celui-ci se charge. (le réservoir se remplit). Lorsqu'on arrête d'appliquer une tension il maintient sa charge s'il est déconnecté du circuit grâce à un transistor. Lorsqu'on ouvre le circuit de décharge il se vide progressivement. |
|---|---|---|
|
2 - Mémoriser des données. Mémoire 4 bits |
|
Saisir 4 bits. Appuyer longuement sur le bouton de mémorisation. Les 4 bits sont mémorisés et les diodes du dessous s'éclairent. |
