Notion de serveur et de client

I - Problématique

Attendues de fin de cycle et les compétences travaillées

Utiliser une modélisation et simuler le comportement d'un objet
Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver.	x
Simuler numériquement la structure et/ou le comportement d'un objet. Interpréter le comportement de l'objet technique et le communiquer en argumentant.	x
Comprendre le fonctionnement d'un réseau informatique.
Comprendre le fonctionnement d'un réseau informatique	x

1 - Matériel et Organisation de l'îlot.

	Matériel :		Objectif :
	-		Comprendre la notion de client et de serveur sur un réseau informatique.
	Informatique :		Situation déclenchante :
	1- activte4.pdf 2- 2reseaux_interconnectes.fls [fls] 3- reseau_simple.fls [fls]		Vous avez sûrement déjà rencontré le mot "Serveur" sur Internet. Mais qu'est-ce qu'un serveur sur ce réseau ? Et votre terminal, comment est-il nommé ?
	Organisation du groupe :		Reformulation - Hypothèses :
	: Collaboratif		Quels sont les serveurs que vous connaissez ? Qu'est-ce qu'un serveur ? À votre avis, qui sont les clients ? Je suppose que...

Partie 1 - Simuler une relation client serveur avec Filius

Pour aller plus loin .... (pour les experts ! ! !)

Notion de protocole : Dans un restaurant pour communiquer ensemble un client et un serveur doivent utiliser une même grammaire, une même langue, sinon ils ne se comprennent pas. En informatique c'est la même chose. On va communiquer en utilisant des règles de communication communes.

Définition : Protocole

Un protocole est l'ensemble des règles qui régissent les échanges de données entre deux machines.

Définition : Couches TCP-IP

Les protocoles de communication sont décomposés en couches, comme par exemple le protocole TCP-IP qui nous permet entre autre de naviguer sur le web.

La couche Application : Enfin elle permet de définir l'application permettant l'échange des données. Navigateur web (exemple mozilla)si http, Logiciel de transfert (Filezila) si FTP.... Elle permet aussi de définir le proxy de communication

La couche Transport : Elle permet de décomposer l'information en petits paquets. Gère également les erreurs de transmission

La couche Internet IP : Permet de définir l'adresse IP de l'envoyeur et du destinataire de l'information et le plan de routage des paquets d'information. C'est sur cette couche que va se trouver le routeur CISCO que nous avons utilisé.

		Méthode

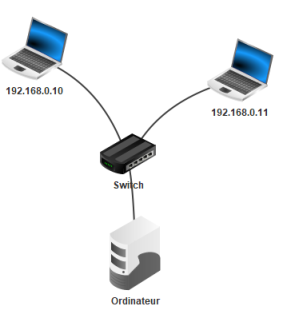

1 - Connexion Filius	Télécharger et ouvrir le fichier ci-contre à partir de Filius	reseau_simple.fls [fls]
Insertion d'un serveur DNS : Découvrir le rôle du DNS
2 Lancer la simulation	Le réseau est déjà paramétré. Cliquer sur pour lancer la simulation.

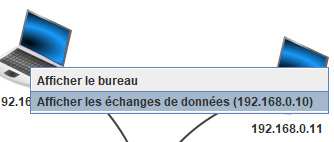

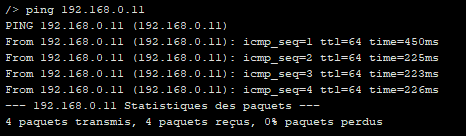

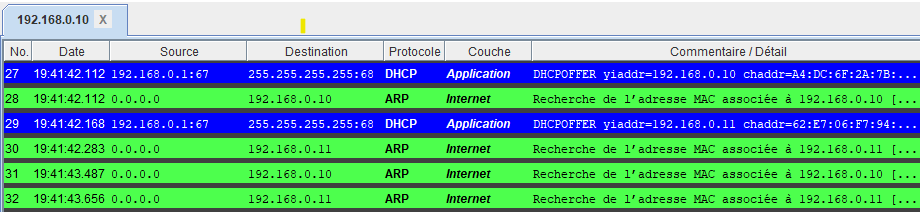

3 - Ping entre les deux ordinateurs	Cliquer sur l'ordinateur et faire un clic droit puis sélectionner "Afficher les échanges de données" Double cliquer sur l'ordinateur pour ouvrir le bureau. Cliquer sur Taper la ligne de commande *ping 192.168.0.11* Si les ordinateurs sont bien connectés vous devez obtenir Vous voyez apparaître les échanges de données et les couches auxquels ils appartiennent :
