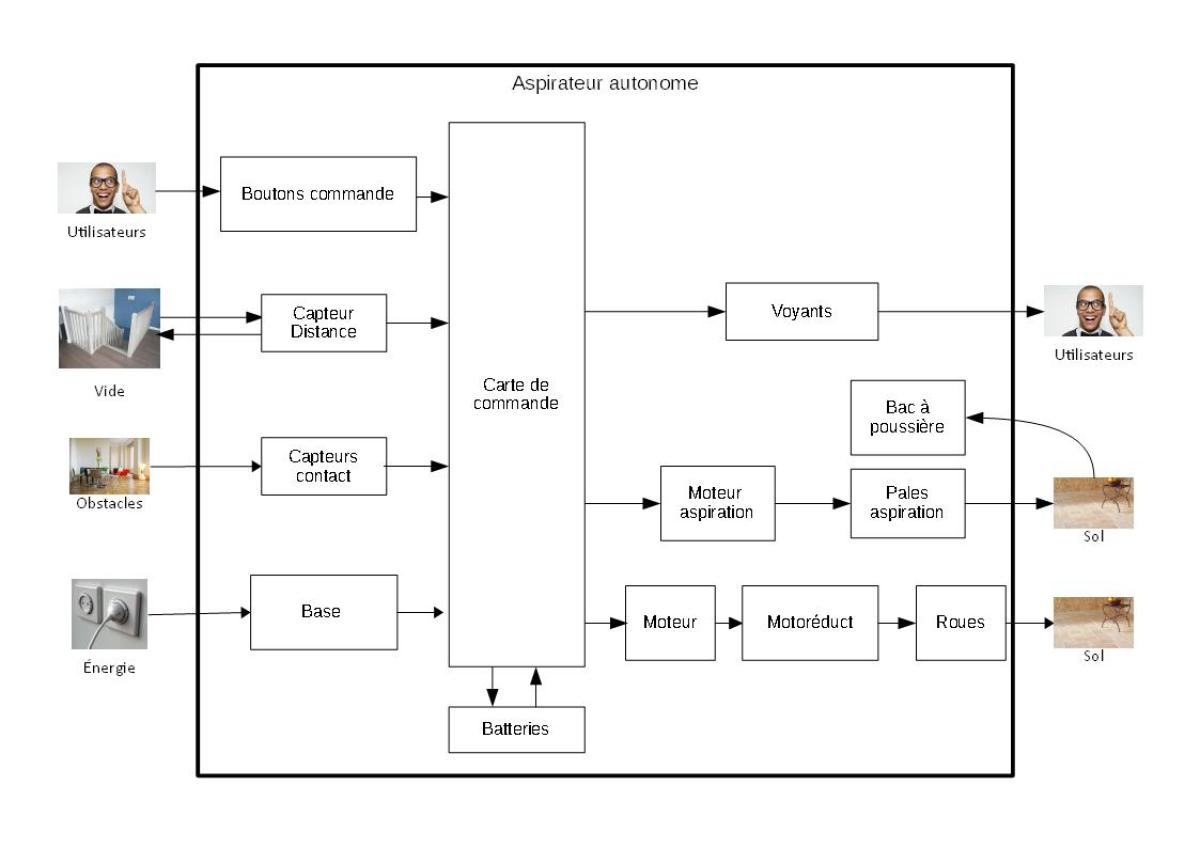

Le diagramme des blocs internes sert à définir comment la matière, les énergies et les informations circulent à travers le système.

Construction du diagramme de définition des blocs :

• au centre : le système, dans un rectangle ;

• autour : les acteurs, définis dans le diagramme de contexte ;

• à l'intérieur : les composants du système, définis dans le diagramme de définition des blocs.

• les flux d'énergie, de matière ou d'information sont symbolisés par une flèche.
