Convertir des signaux
Méthode : Conversion d'un nombre décimal en binaire.
Méthode :

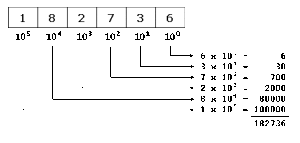

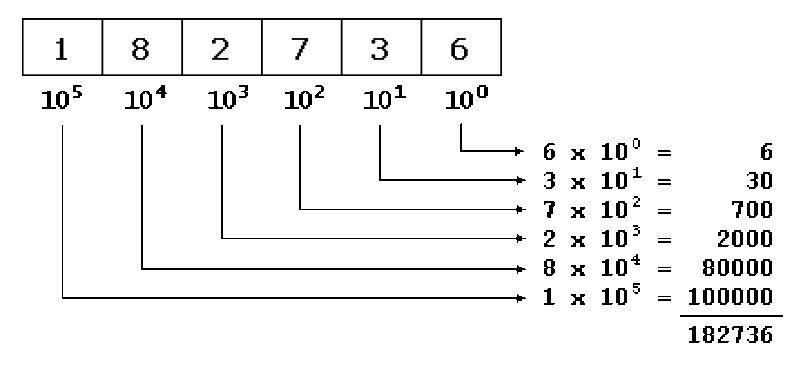

Lorsque nous écrivons un nombre en base 10, nous avons :
Le chiffre des unités soit 100
Le chiffre des dizaines 101
Le chiffre des centaines 102
Le chiffre des milliers 103
....
Le nombre se présente alors sous la forme suivante
En base 2 cela nous donne si l'on veut transcrire un nombre décimal en nombre binaire le système suivant :
Par exemple si nous voulons convertir le nombre 221 en binaire :
C'est comme un jeu de boulier où je dois compléter des cases.
Nous disposons de 221 billes.
Si je peux remplir une case je mets 1, sinon je mets 0.
Colonne 27 : Avec mes 221 billes je peux remplir la case de 128. Je mets donc 1, il me reste alors : 221-128 = 93 billes
Colonne 26 : Avec les 93 billes je peux remplir la case de 64. Je mets donc un 1 et il me reste 93-64 = 29 billes.
Colonne 25 : Avec les 29 billes je ne peux pas remplir la case de 32, je mets un 0
Colonne 24 : Avec les 29 billes je peux remplir la case de 16, je mets un 1, il me reste 29-16= 13 billes
Colonne 23 : Avec les 13 billes je peux remplir la case de 8, je mets un 1, il me reste 5 billes
Colonne 22 : Avec les 5 billes je peux remplir la case de 4, je mets un 1, il me reste 1 bille.
Colonne 21 : Avec 1 bille je ne peux pas remplir la ,case de 2 , je mets un 0
Colonne 20 : Avec une bille je peux remplir la case de 1, je mets un 1
Puissance | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 |
---|---|---|---|---|---|---|---|---|
Valeur en décimal | 128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 |
conversion du nombre 221 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
nombre de billes restantes | 93 | 29 | 29 | 13 | 5 | 1 | 1 | 0 |
le nombre 221 est alors converti en 11011101
