Analyse Fonctionnelle
3 - Analyse fonctionnelle systémique
Attention : A consulter

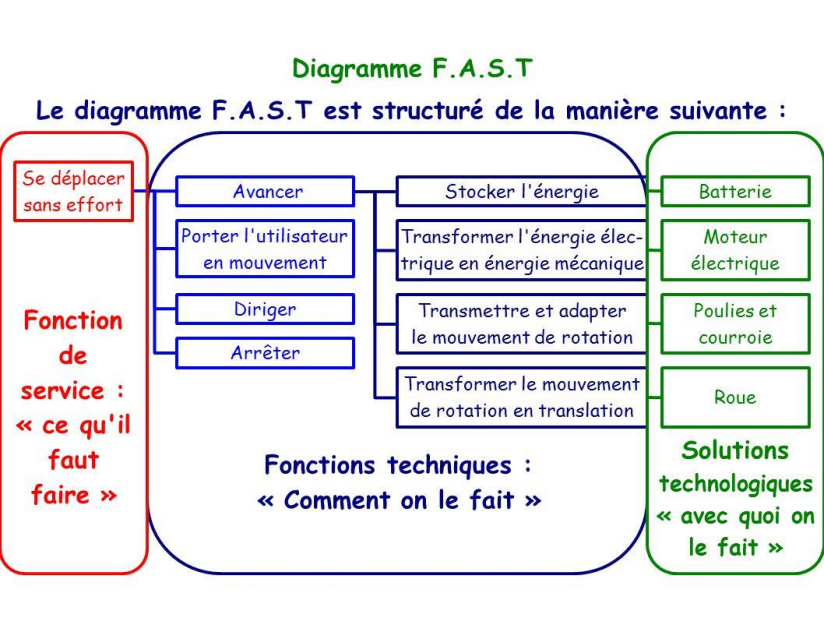

Ce type de diagramme permet de présenter
La fonction d'usage d'un système (en rouge),
Les fonctions techniques que notre système doit réaliser pour remplir sa fonction technique (en bleu)
La solution technique retenue pour chaque fonction technique (en vert)
1 - Définition
Définition : Fonction d'Usage
La fonction d'usage d'un objet répond à la question "A quoi sert cet objet ? " |
Par exemple la fonction d'usage d'un robot de cuisine est "Aider le cuisinier dans la préparation des repas"
Définition : Fonctions Techniques
C'est ce que l'objet doit être capable de réaliser techniquement afin d'accomplir sa ou ses fonction(s) d'usage. |
Exemple :

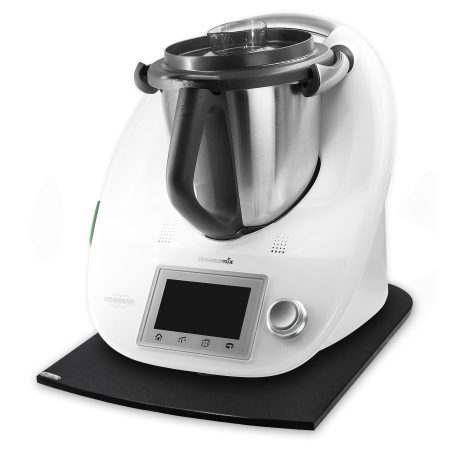

Par exemple un robot cuisinier doit être capable de :
|
Définition : Solutions Techniques
La solution technique correspond à la solution retenue (par le fabricant) pour réaliser une fonction technique donnée. Les fabricants peuvent proposer plusieurs modèles utilisant des solutions techniques différentes. |
Exemple
Pour réaliser la fonction technique "Doit être programmable" les fabricants de robots cuisiniers peuvent avoir recours aux solutions techniques suivantes ;

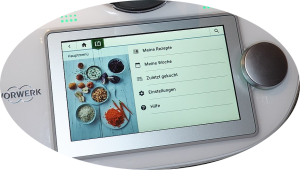

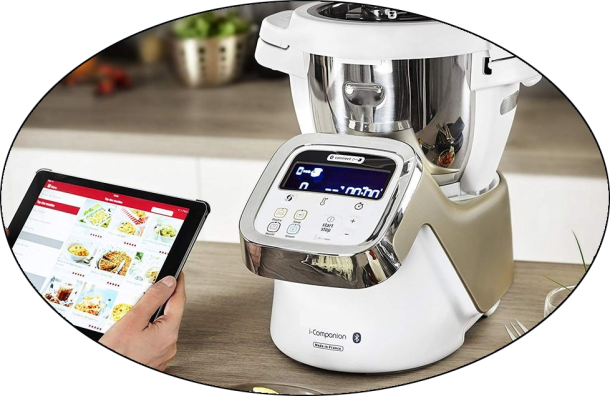

Écran tactile avec connexion au réseau internet |

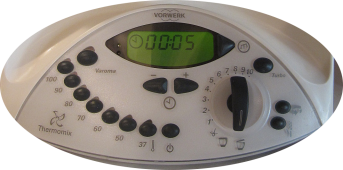

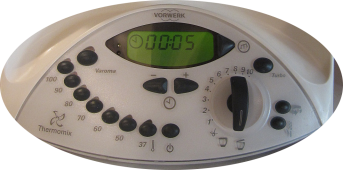

Touches |
