2 - Visualiser les informations des capteurs

I - Problématique

Attendues de fin de cycle et les compétences travaillées

Analyser le fonctionnement et la structure d'un objet.

Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d'utilisation des outils mis à disposition.

x

Identifier le(s) matériau(x), les flux d'énergie et d'information sur un objet et décrire les transformations qui s'opèrent.

x

1 - Matériel et Organisation de l'îlot.

Matériel :

Objectif :

-

Visualiser les flux d'information dans un système.

Informatique :

Situation déclenchante :

Comment les différents composants du système font-ils pour échanger de l'information entre eux ?

Organisation du groupe :

Reformulation :

 : Collaboratif

1- L'activité

AttentionTravail à Faire

Tâche

Méthode

1

 compte rendu 1.pdf [pdf]

Ouvrir le fichier de compte rendu

1 - Câbler et connecter le système

1.1

Programme mBlock [sb2]

Télécharger et ouvrir le fichier mBlock

1.2

  • Brancher le capteur de luminosité en A0

  • Connecter la carte à l'ordinateur et se mettre en mode connecté (tuto ci-contre)

1.3

  • Placer le bloc correspondant au capteur

  • Cliquer sur le drapeau vert pour exécuter votre programme

2 - Résultats et compte rendu

2.1

  • Faire plus ou moins d'ombre sur le capteur et visualiser l'information émise par ce dernier

  • Faire une copie d'écran de la courbe

  • Coller la courbe dans votre compte rendu

  • Indiquer de quel type d'information il s'agit

Forme d'un signal [pdf]

copie d'écran

2.2

Recommencer les étapes précédentes avec les autres capteurs-contacteurs.

2.3

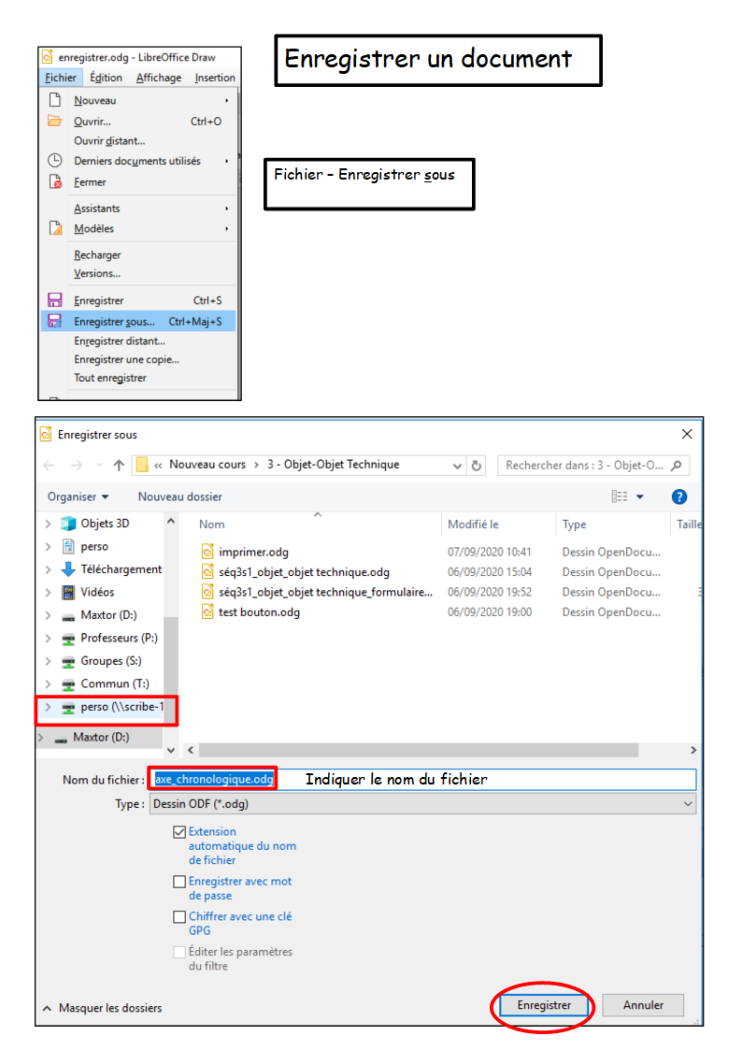

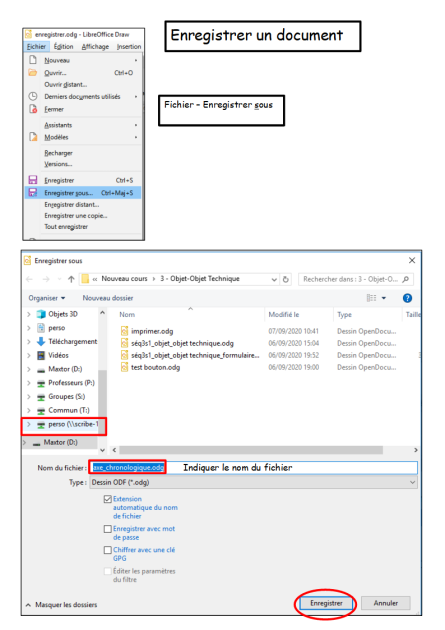

[1] Enregistrer votre travail

2.4

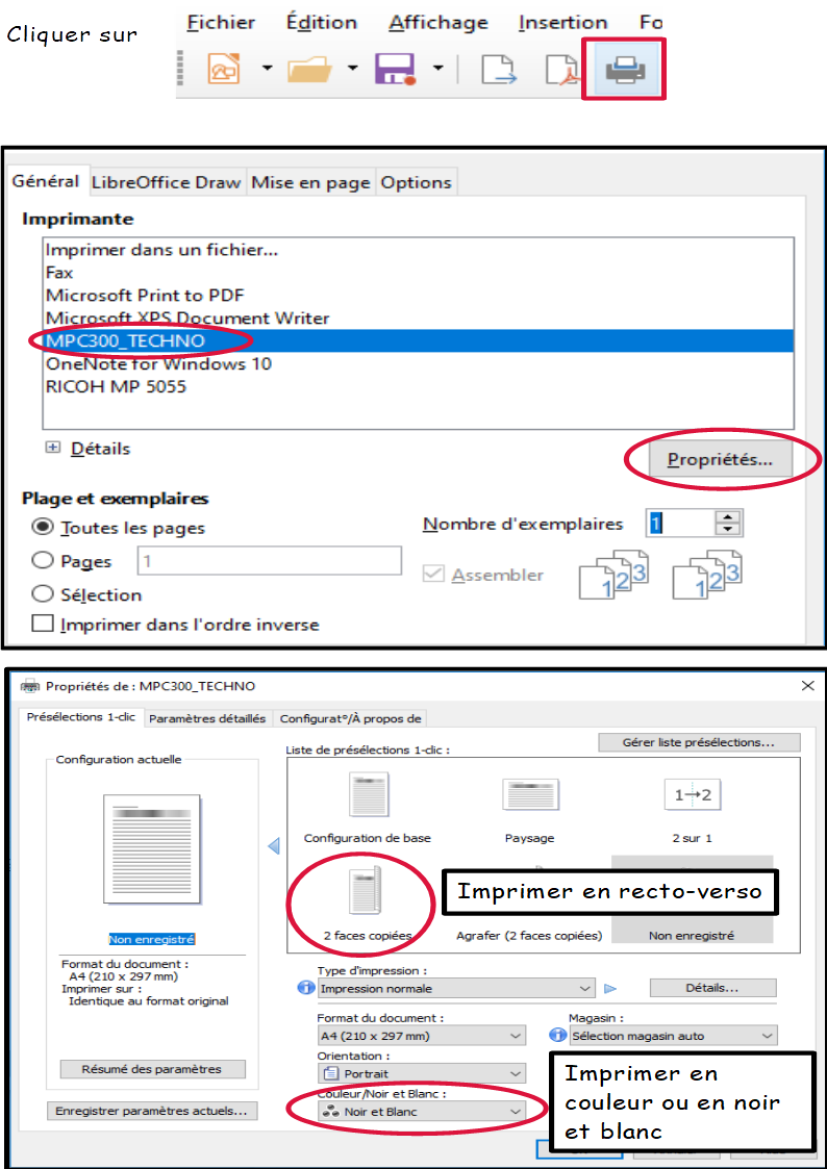

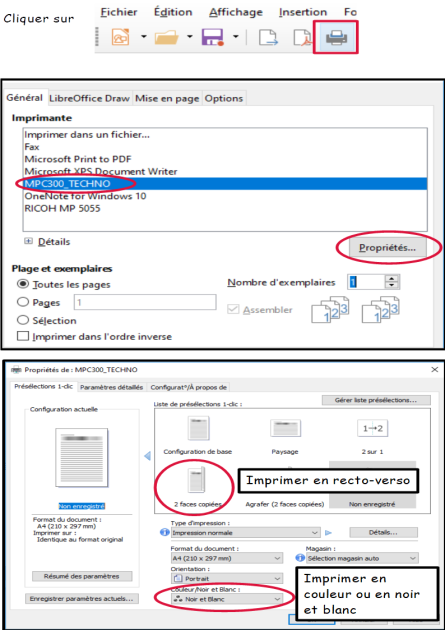

[2]Imprimer votre travail sur l'imprimante MPC 300 Techno - Recto Verso

MéthodeVous allez tester les capteurs suivants :

Type de capteur


Branchement

Configuration

Lumière

A0

Détecteur de Mouvement

D2

Bouton poussoir

D2

Potentiomètre

A0
